तितली-वाल्व का परिचय

तितली वाल्वक्वार्टर-टर्न वाल्व हैं जो ऑन-ऑफ या मॉड्यूलेटिंग सेवाओं के लिए लोकप्रिय हैं। वे हल्के वजन वाले हैं, कम स्थापना पदचिह्न, कम लागत, त्वरित संचालन, और बड़े छिद्र आकार के साथ उपलब्ध हैं। "तितली" एक छड़ी से जुड़ी एक डिस्क है। जब वाल्व खुलता है, तो तरल पदार्थ को गुजरने की अनुमति देने के लिए डिस्क घूमती है। यह तब बंद हो जाता है जब रॉड डिस्क को प्रवाह की दिशा के लंबवत स्थिति में एक चौथाई मोड़ पर घुमाती है। इस लेख में आप सीखेंगे कि तितली वाल्व कैसे काम करता है, तितली वाल्व के विभिन्न प्रकार क्या हैं, इन वाल्वों के लिए कौन से सक्रियण विकल्प उपलब्ध हैं, और भी बहुत कुछ।

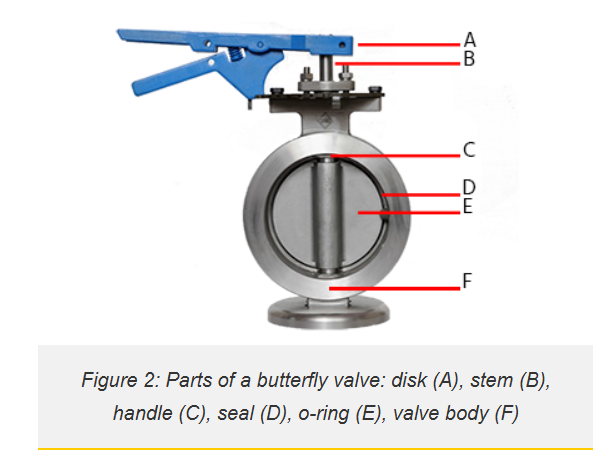

संचालन का सिद्धांतबटरफ्लाई वाल्व का निर्माण अपेक्षाकृत सरल होता है। चित्र 2 तितली वाल्व के मुख्य घटकों को दर्शाता है, जो शरीर, सील, डिस्क और स्टेम हैं। बटरफ्लाई वाल्व की डिस्क (चित्रा 2 लेबल ई) कनेक्टेड पाइपिंग के केंद्र के साथ संरेखित होती है और स्टेम (चित्रा 2 लेबल बी) वाल्व के बाहर एक एक्चुएटर या हैंडल से जुड़ती है। बंद स्थिति में, डिस्क प्रवाह के लंबवत है, जैसा कि चित्र 2 में दिखाया गया है, और वाल्व सीट के खिलाफ सील है (चित्रा 2 लेबल डी)। तने की पैकिंग में एक ओ-रिंग (चित्रा 2 लेबल सी) तने के साथ रिसाव के खिलाफ सील करती है। जब एक्चुएटर या हैंडल बटरफ्लाई वाल्व स्टेम को 90° घुमाता है, तो डिस्क भी प्रवाह के समानांतर होने के लिए 90° घूमती है। आंशिक घुमाव प्रवाह को थ्रॉटल या आनुपातिक बनाने की अनुमति देता है।

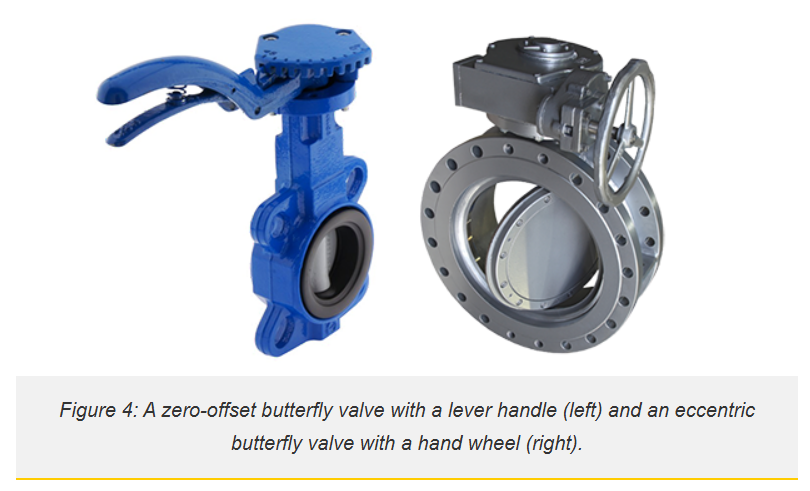

बटरफ्लाई वाल्व के प्रकार बटरफ्लाई वाल्व अलग-अलग डिज़ाइन में आते हैं, प्रत्येक विशिष्ट अनुप्रयोगों और दबाव श्रेणियों में काम करते हैं। बटरफ्लाई वाल्वों को उनके डिस्क क्लोजर डिजाइन, कनेक्शन डिजाइन और एक्चुएशन विधि के आधार पर वर्गीकृत किया जा सकता है। डिस्क क्लोजर डिजाइन बटरफ्लाई वाल्व डिस्क की केंद्र रेखा और वाल्व सीट के सतह कोण के संबंध में स्टेम के स्थान के आधार पर संकेंद्रित या विलक्षण हो सकते हैं। कंसेंट्रिक तितली वाल्व का सबसे बुनियादी डिजाइन एक केंद्रित या संकेंद्रित तितली वाल्व है। स्टेम डिस्क की केंद्र रेखा से होकर गुजरता है, और सीट वाल्व बॉडी की आंतरिक व्यास परिधि है (बाईं ओर चित्र 4)। इस शून्य-ऑफ़सेट वाल्व डिज़ाइन को रेजिलिएंट-सीटेड के रूप में जाना जाता है क्योंकि कुशल सीलिंग रबर सीट के लचीलेपन पर निर्भर करती है। बंद करते समय, डिस्क सबसे पहले 90° घूमने के दौरान लगभग 85° पर सीट के संपर्क में आती है। संकेंद्रित तितली वाल्व कम दबाव वाली श्रेणियों के लिए उपयुक्त होते हैं।
