एक्सेंट्रिक और कंसेंट्रिक बटरफ्लाई वाल्व के बीच अंतर

पाइपिंग सिस्टम में प्रवाह नियंत्रण के लिए बटरफ्लाई वाल्व का व्यापक रूप से उपयोग किया जाता है, जिसमें विलक्षण और संकेंद्रित (या सेंटरलाइन) प्रकार दो सामान्य डिज़ाइन होते हैं। मुख्य अंतर डिस्क के सापेक्ष तने की स्थिति में है।

एक संकेंद्रित तितली वाल्व में, तना डिस्क के केंद्र से होकर गुजरता है, जो पाइप की केंद्र रेखा के साथ भी संरेखित होता है। यह सरल डिज़ाइन कम लागत और कॉम्पैक्ट आकार प्रदान करता है, जो इसे कम दबाव, एचवीएसी या जल उपचार जैसे गैर-महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त बनाता है। हालाँकि, ऑपरेशन के दौरान डिस्क लगातार सीट से संपर्क करती है, जिससे घिसाव होता है और उच्च दबाव या उच्च तापमान सेवाओं में इसका उपयोग सीमित हो जाता है।

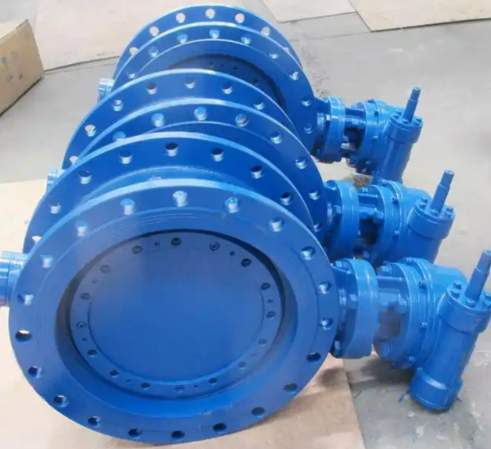

इसके विपरीत, एक विलक्षण तितली वाल्व का स्टेम डिस्क केंद्र से ऑफसेट होता है - या तो सिंगल, डबल या ट्रिपल ऑफसेट। यह ऑफसेट खोलने और बंद करने के दौरान डिस्क और सीट के बीच घर्षण को कम करता है, जिसके परिणामस्वरूप लंबे समय तक सेवा जीवन, बेहतर सीलिंग और भाप, तेल और गैस जैसे अधिक मांग वाले अनुप्रयोगों के लिए उपयुक्तता होती है। ट्रिपल-ऑफसेट वाल्व, विशेष रूप से, बबल-टाइट शट-ऑफ प्रदान करते हैं और उच्च तापमान और दबाव को प्रभावी ढंग से संभालते हैं।

संक्षेप में, संकेंद्रित वाल्व किफायती और सरल हैं लेकिन प्रदर्शन में सीमित हैं, जबकि विलक्षण वाल्व औद्योगिक उपयोग के लिए बेहतर स्थायित्व, सीलिंग और बहुमुखी प्रतिभा प्रदान करते हैं।
