औद्योगिक द्रव नियंत्रण प्रणालियों में डायाफ्राम वाल्व कैसे काम करता है?

लेख सारांश

डायाफ्राम वाल्वउन उद्योगों में व्यापक रूप से उपयोग किया जाता है जिन्हें विश्वसनीय प्रवाह नियंत्रण, संदूषण रोकथाम और संक्षारण प्रतिरोध की आवश्यकता होती है। उनकी सरल संरचना और प्रभावी सीलिंग तंत्र उन्हें आक्रामक रसायनों, घोल या स्वच्छ प्रक्रियाओं से जुड़े अनुप्रयोगों के लिए उपयुक्त बनाता है। यह लेख बताता है कि डायाफ्राम वाल्व कैसे काम करते हैं, उनकी आंतरिक संरचना, प्रमुख लाभ और विशिष्ट औद्योगिक परिस्थितियों के लिए सही वाल्व कैसे चुनें। यह व्यावहारिक विचारों पर भी प्रकाश डालता है जो उपयोगकर्ताओं को सामान्य परिचालन समस्याओं से बचने और सिस्टम विश्वसनीयता में सुधार करने में मदद करता है।

विषयसूची

• रूपरेखा
• डायाफ्राम वाल्व क्या है?
• डायाफ्राम वाल्व के प्रमुख घटक
• डायाफ्राम वाल्व कैसे काम करता है?
• डायाफ्राम वाल्व के सामान्य प्रकार
• डायाफ्राम वाल्व का उपयोग करने के लाभ
• सही डायाफ्राम वाल्व का चयन कैसे करें
• विशिष्ट औद्योगिक अनुप्रयोग
• दीर्घकालिक विश्वसनीयता के लिए रखरखाव युक्तियाँ
• अक्सर पूछे जाने वाले प्रश्न
• हमसे संपर्क करें

रूपरेखा

• डायाफ्राम वाल्व प्रौद्योगिकी का परिचय
• मुख्य घटक और सामग्री
• परिचालन तंत्र
• वाल्व डिज़ाइन विविधताएँ
• लाभ और प्रदर्शन विशेषताएँ
• अनुप्रयोग उद्योग
• चयन संबंधी विचार
• रखरखाव दिशानिर्देश
• अक्सर पूछे जाने वाले प्रश्नों

डायाफ्राम वाल्व क्या है?

डायाफ्राम वाल्व एक प्रकार का शट-ऑफ और नियंत्रण वाल्व है जो तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए लचीले डायाफ्राम का उपयोग करता है। सीलिंग के लिए धातु-से-धातु संपर्क पर निर्भर पारंपरिक वाल्वों के विपरीत, एक डायाफ्राम वाल्व एक इलास्टोमेरिक झिल्ली का उपयोग करके कार्यशील मीडिया को वाल्व तंत्र से अलग करता है। यह डिज़ाइन उत्कृष्ट सीलिंग प्रदर्शन प्रदान करता है और संदूषण को रोकता है।

प्रवाह को रोकने के लिए डायाफ्राम को वाल्व बॉडी के अंदर स्थित सीट के खिलाफ दबाया जाता है। जब एक्चुएटर डायाफ्राम को सीट से दूर उठाता है, तो द्रव वाल्व से गुजर सकता है। क्योंकि आंतरिक घटकों को द्रव पथ से अलग किया जाता है, डायाफ्राम वाल्व विशेष रूप से संक्षारक, अपघर्षक या स्वच्छ प्रक्रियाओं के लिए उपयुक्त होते हैं।

रासायनिक प्रसंस्करण, जल उपचार, दवा उत्पादन और खाद्य विनिर्माण जैसे उद्योग आमतौर पर सुरक्षित और सटीक प्रवाह विनियमन के लिए डायाफ्राम वाल्व पर निर्भर होते हैं।

डायाफ्राम वाल्व के प्रमुख घटक

डायाफ्राम वाल्व की संरचना को समझने से उपयोगकर्ताओं को इसके प्रदर्शन और विश्वसनीयता का बेहतर मूल्यांकन करने में मदद मिलती है। हालाँकि निर्माताओं के बीच डिज़ाइन थोड़ा भिन्न होता है, अधिकांश डायाफ्राम वाल्व में कई आवश्यक घटक होते हैं।

डायाफ्राम स्वयं आमतौर पर ईपीडीएम, पीटीएफई, या रबर यौगिकों जैसी सामग्रियों से बनाया जाता है। डायाफ्राम सामग्री का चुनाव प्रक्रिया द्रव की रासायनिक अनुकूलता और तापमान आवश्यकताओं पर निर्भर करता है।

डायाफ्राम वाल्व कैसे काम करता है?

डायाफ्राम वाल्व का संचालन सिद्धांत अपेक्षाकृत सरल लेकिन अत्यधिक प्रभावी है। वाल्व एक लचीले डायाफ्राम को वाल्व सीट की ओर या उससे दूर ले जाकर द्रव प्रवाह को नियंत्रित करता है।

जब एक्चुएटर या हैंडव्हील घुमाया जाता है, तो वाल्व स्टेम नीचे की ओर बढ़ता है। यह गति कंप्रेसर को धक्का देती है, जो वाल्व बॉडी के अंदर सीट के खिलाफ डायाफ्राम को मजबूती से दबाती है। एक बार जब डायाफ्राम सीट से संपर्क करता है, तो प्रवाह पथ पूरी तरह से सील हो जाता है, जिससे द्रव की गति रुक ​​जाती है।

वाल्व खोलने के लिए, एक्चुएटर स्टेम को ऊपर की ओर उठाता है। कंप्रेसर डायाफ्राम पर दबाव छोड़ता है, जिससे वह सीट से दूर चला जाता है। फिर द्रव वाल्व बॉडी से स्वतंत्र रूप से गुजर सकता है।

क्योंकि डायाफ्राम यांत्रिक भागों को तरल पदार्थ से अलग करता है, वाल्व कम आंतरिक क्षरण और संदूषण का अनुभव करता है। यह संरचना पारंपरिक वाल्व डिज़ाइन की तुलना में रिसाव के जोखिम को भी कम करती है।

डायाफ्राम वाल्व के सामान्य प्रकार

विभिन्न परिचालन आवश्यकताओं को पूरा करने के लिए कई डायाफ्राम वाल्व कॉन्फ़िगरेशन मौजूद हैं। दो सबसे आम डिज़ाइन वियर-प्रकार और स्ट्रेट-थ्रू वाल्व हैं।

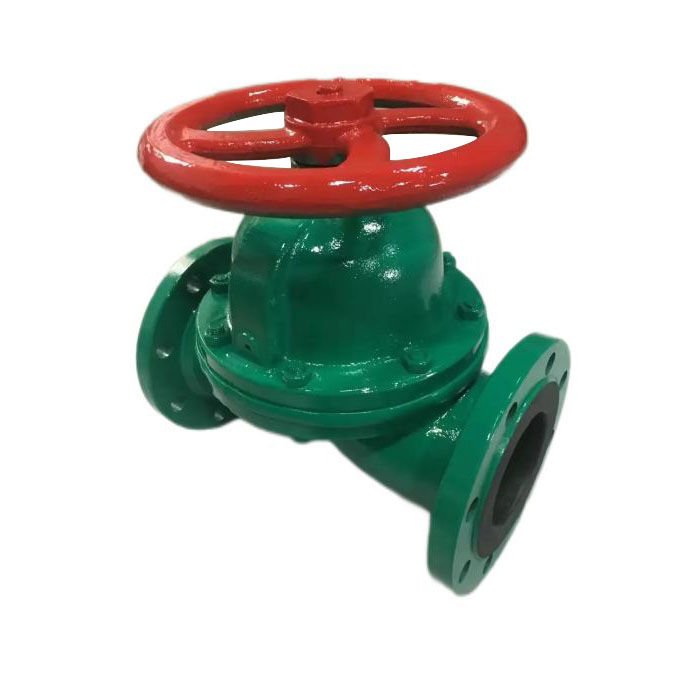

• वियर-प्रकार डायाफ्राम वाल्व
  इस डिज़ाइन में वाल्व बॉडी के अंदर एक उठी हुई सीट या मेड़ की सुविधा है। डायाफ्राम वाल्व को बंद करने के लिए वियर पर दबाव डालता है। इसमें कम डायाफ्राम यात्रा की आवश्यकता होती है और यह लंबा डायाफ्राम जीवन प्रदान करता है।
• स्ट्रेट-थ्रू डायाफ्राम वाल्व
  यह डिज़ाइन न्यूनतम अवरोध के साथ सीधा प्रवाह पथ प्रदान करता है। इसका उपयोग अक्सर चिपचिपे तरल पदार्थ, घोल या ठोस पदार्थों से जुड़े अनुप्रयोगों में किया जाता है।

प्रत्येक प्रकार द्रव गुणों और सिस्टम आवश्यकताओं के आधार पर अलग-अलग लाभ प्रदान करता है।

डायाफ्राम वाल्व का उपयोग करने के लाभ

डायाफ्राम वाल्व कई लाभ प्रदान करते हैं जो उन्हें आधुनिक औद्योगिक प्रक्रियाओं के लिए आकर्षक बनाते हैं। उनकी अनूठी संरचना संदूषण जोखिमों को कम करते हुए परिचालन विश्वसनीयता प्रदान करती है।

• उत्कृष्ट रिसाव-तंग सीलिंग प्रदर्शन
• यांत्रिक भागों से कार्यशील मीडिया का अलगाव
• संक्षारक रसायनों के प्रति उच्च प्रतिरोध
• घोल और चिपचिपे तरल पदार्थ के लिए उपयुक्त
• सरल रखरखाव और डायाफ्राम प्रतिस्थापन
• उत्पाद संदूषण का जोखिम कम हो गया

ये विशेषताएं डायाफ्राम वाल्वों को मांग वाले वातावरण में विश्वसनीय रूप से प्रदर्शन करने की अनुमति देती हैं जहां पारंपरिक वाल्व प्रकार संघर्ष कर सकते हैं।

सही डायाफ्राम वाल्व का चयन कैसे करें

सिस्टम की दक्षता बनाए रखने और परिचालन संबंधी समस्याओं से बचने के लिए सही डायाफ्राम वाल्व का चयन करना आवश्यक है। चयन प्रक्रिया के दौरान कई तकनीकी कारकों का मूल्यांकन किया जाना चाहिए।

इन कारकों का सावधानीपूर्वक मूल्यांकन यह सुनिश्चित करता है कि चयनित वाल्व अपने पूरे परिचालन जीवन चक्र में कुशलतापूर्वक कार्य करता है।

विशिष्ट औद्योगिक अनुप्रयोग

डायाफ्राम वाल्वों का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जिन्हें विश्वसनीय सीलिंग और संदूषण नियंत्रण की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा उन्हें औद्योगिक और स्वच्छता दोनों वातावरणों के लिए उपयुक्त बनाती है।

• रासायनिक प्रसंस्करण संयंत्र
• जल और अपशिष्ट जल उपचार सुविधाएं
• औषधि निर्माण
• खाद्य एवं पेय पदार्थ उत्पादन
• खनन गारा प्रणाली
• जैव प्रौद्योगिकी प्रयोगशालाएँ

जैसी कंपनियांटियांजिन फुयाओलाई टेक्नोलॉजी कंपनी लिमिटेडसख्त औद्योगिक मानकों को पूरा करने के लिए डिज़ाइन किए गए डायाफ्राम वाल्व का निर्माण करें। उनके वाल्व अनुप्रयोगों की एक विस्तृत श्रृंखला में स्थायित्व, संक्षारण प्रतिरोध और स्थिर प्रवाह नियंत्रण के लिए इंजीनियर किए गए हैं।

दीर्घकालिक विश्वसनीयता के लिए रखरखाव युक्तियाँ

यद्यपि डायाफ्राम वाल्वों की संरचना अपेक्षाकृत सरल होती है, नियमित रखरखाव सेवा जीवन को बढ़ाने और इष्टतम प्रदर्शन बनाए रखने में मदद करता है।

• पहनने या टूटने के संकेतों के लिए समय-समय पर डायाफ्राम का निरीक्षण करें।
• सुनिश्चित करें कि बोल्ट और फास्टनर ठीक से कसे रहें।
• ऑपरेशन के दौरान असामान्य कंपन या रिसाव की जाँच करें।
• निर्माता की सिफारिशों के अनुसार डायाफ्राम बदलें।
• सुचारू रूप से खोलने और बंद करने के लिए एक्चुएटर संचालन को सत्यापित करें।

नियमित रखरखाव अप्रत्याशित विफलताओं को रोकता है और महत्वपूर्ण औद्योगिक प्रणालियों में स्थिर संचालन सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या डायाफ्राम वाल्व को संक्षारक तरल पदार्थों के लिए उपयुक्त बनाता है?

डायाफ्राम प्रक्रिया द्रव को आंतरिक धातु घटकों से अलग करता है। यह जंग को रोकता है और वाल्व तंत्र को रासायनिक क्षति से बचाता है।

Q2: क्या डायाफ्राम वाल्व घोल या चिपचिपे तरल पदार्थ को संभाल सकते हैं?

हाँ। स्ट्रेट-थ्रू डायाफ्राम वाल्व स्लरी अनुप्रयोगों के लिए विशेष रूप से प्रभावी होते हैं क्योंकि वे एक सुचारू प्रवाह पथ प्रदान करते हैं जो रुकावट को कम करता है।

Q3: डायाफ्राम को कितनी बार बदला जाना चाहिए?

प्रतिस्थापन आवृत्ति दबाव, तापमान और रासायनिक जोखिम जैसी परिचालन स्थितियों पर निर्भर करती है। नियमित निरीक्षण यह निर्धारित करने में मदद करता है कि प्रतिस्थापन कब आवश्यक है।

Q4: क्या डायाफ्राम वाल्व स्वच्छ उद्योगों के लिए उपयुक्त हैं?

हाँ। क्योंकि वाल्व डिज़ाइन संदूषण को रोकता है और आसान सफाई की अनुमति देता है, डायाफ्राम वाल्व का व्यापक रूप से दवा और खाद्य प्रसंस्करण उद्योगों में उपयोग किया जाता है।

हमसे संपर्क करें

सही डायाफ्राम वाल्व का चयन करने से द्रव नियंत्रण प्रणालियों की सुरक्षा, दक्षता और विश्वसनीयता में काफी सुधार हो सकता है। यदि आप उच्च गुणवत्ता वाले औद्योगिक डायाफ्राम वाल्व खोज रहे हैं,टियांजिन फुयाओलाई टेक्नोलॉजी कंपनी लिमिटेडऔद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के अनुरूप भरोसेमंद समाधान प्रदान करता है।

विस्तृत विशिष्टताओं और उपलब्ध कॉन्फ़िगरेशन का पता लगाने के लिए उत्पाद पृष्ठ पर जाएँ:
https://www.fuyaolaivalve.com/diaphragm-valve

हमारी तकनीकी टीम आपकी परियोजना आवश्यकताओं के लिए सबसे उपयुक्त वाल्व चुनने में आपकी सहायता करने के लिए तैयार है।हमसे संपर्क करेंआजअपने द्रव नियंत्रण प्रणालियों के लिए पेशेवर मार्गदर्शन, उत्पाद विवरण और अनुकूलित समाधान प्राप्त करने के लिए।
