सिंगल, डबल और ट्रिपल सनकी तितली वाल्व के बीच अंतर क्या है?

2024-12-26

1। केंद्र तितली वाल्व

इस प्रकार की संरचनात्मक विशेषताएंचोटा सा वाल्वयह है कि वाल्व स्टेम अक्ष, तितली प्लेट का केंद्र, और शरीर का केंद्र एक ही स्थिति में है। संरचना सरल और निर्माण में आसान है। आम रबर-पंक्तिबद्ध तितली वाल्व इस श्रेणी के हैं। नुकसान यह है कि तितली प्लेट और वाल्व सीट हमेशा एक्सट्रूज़न और स्क्रैपिंग की स्थिति में होती हैं, प्रतिरोध की दूरी बड़ी होती है, और पहनने में तेज होता है। एक्सट्रूज़न और स्क्रैपिंग को दूर करने और सीलिंग प्रदर्शन को सुनिश्चित करने के लिए, वाल्व सीट मूल रूप से लोचदार सामग्री जैसे रबर या पॉलीटेट्राफ्लुओरोएथिलीन से बना है, लेकिन यह उपयोग में तापमान द्वारा भी सीमित है। यही कारण है कि लोग पारंपरिक रूप से मानते हैं कि तितली वाल्व उच्च तापमान के लिए प्रतिरोधी नहीं हैं।

2। एकल सनकी तितली वाल्व

तितली प्लेट की एक्सट्रूज़न समस्या और सांद्रता तितली वाल्व की वाल्व सीट को हल करने के लिए, एक एकल सनकी तितली वाल्व का उत्पादन किया गया था। इसकी संरचनात्मक विशेषताएं यह हैं कि वाल्व स्टेम अक्ष तितली प्लेट के केंद्र से भटक जाता है, ताकि तितली प्लेट के ऊपरी और निचले सिरे अब रोटेशन अक्ष नहीं बन जाते, और तितली प्लेट और वाल्व सीट के ऊपरी और निचले सिरे बिखरे हुए और कम हो जाते हैं। अत्यधिक एक्सट्रूज़न। हालांकि, एकल सनकी संरचना के कारण, तितली प्लेट और वाल्व सीट के बीच स्क्रैपिंग घटना वाल्व के पूरे उद्घाटन और समापन प्रक्रिया के दौरान गायब नहीं होती है, और एप्लिकेशन रेंज सांद्रता बटरफ्लाई वाल्व के समान है, इसलिए इसका व्यापक रूप से उपयोग नहीं किया जाता है।

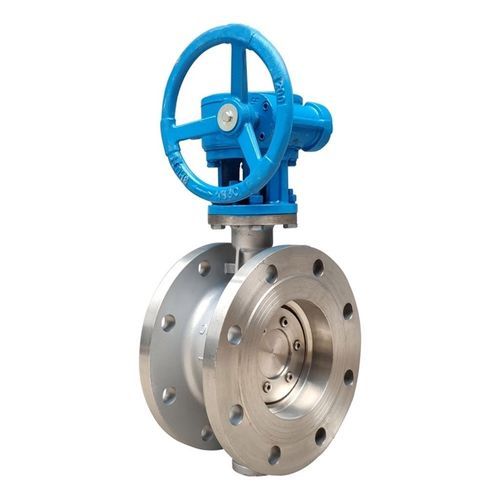

Metal Seat Double Eccentric Flange Butterfly Valve

3। डबल सनकी तितली वाल्व

The डबल सनकी तितली वाल्व, जो वर्तमान में सबसे व्यापक रूप से उपयोग किया जाता है, एकल सनकी तितली वाल्व के आधार पर और सुधार किया जाता है। इसकी संरचनात्मक विशेषता यह है कि वाल्व स्टेम अक्ष तितली प्लेट के केंद्र और शरीर के केंद्र दोनों से विचलित हो जाता है। डबल सनकी प्रभाव तितली प्लेट को वाल्व खोलने के बाद वाल्व सीट से जल्दी से अलग करने में सक्षम बनाता है, अनावश्यक अत्यधिक एक्सट्रूज़न को बहुत समाप्त कर देता है और तितली प्लेट और वाल्व सीट के बीच स्क्रैपिंग करता है, उद्घाटन प्रतिरोध को कम करता है, पहनने को कम करता है, और वाल्व के जीवन को बढ़ाता है। स्क्रैपिंग में महत्वपूर्ण कमी भी डबल सनकी तितली वाल्व को धातु वाल्व सीटों का उपयोग करने की अनुमति देती है, जो उच्च तापमान क्षेत्रों में तितली वाल्व के अनुप्रयोग में सुधार करती है। हालांकि, क्योंकि इसकी सीलिंग सिद्धांत स्थिति सीलिंग संरचना से संबंधित है, अर्थात्, तितली प्लेट और वाल्व सीट की सीलिंग सतह लाइन संपर्क में है, और तितली प्लेट के कारण होने वाली लोचदार विरूपण वाल्व सीट को निचोड़ने से सीलिंग प्रभाव पैदा होता है, समापन स्थिति की आवश्यकताएं बहुत अधिक हैं (विशेष रूप से धातु वाल्व), और दबाव असर क्षमता कम है। यही कारण है कि लोग पारंपरिक रूप से मानते हैं कि तितली वाल्व उच्च दबाव के लिए प्रतिरोधी नहीं हैं और बड़े रिसाव होते हैं।

4। ट्रिपल सनकी तितली वाल्व

उच्च तापमान के लिए प्रतिरोधी होने के लिए, हार्ड सील का उपयोग किया जाना चाहिए, लेकिन रिसाव बड़ा है; शून्य रिसाव होने के लिए, नरम सील का उपयोग किया जाना चाहिए, लेकिन वे उच्च तापमान के लिए प्रतिरोधी नहीं हैं। डबल सनकी तितली वाल्व के विरोधाभास को दूर करने के लिए,चोटा सा वाल्वतीसरी बार सनकी था। इसकी संरचनात्मक विशेषता यह है कि जबकि डबल सनकी वाल्व स्टेम की अक्ष स्थिति सनकी है, तितली प्लेट सीलिंग सतह की शंक्वाकार अक्ष को शरीर के बेलनाकार अक्ष तक विक्षेपित किया जाता है। यह कहना है, तीसरे सनकीपन के बाद, तितली प्लेट का सीलिंग सेक्शन अब एक सच्चा सर्कल नहीं है, लेकिन एक दीर्घवृत्त, और इसकी सीलिंग सतह का आकार असममित है, एक पक्ष शरीर की केंद्र रेखा के लिए झुका हुआ है, और दूसरा पक्ष शरीर की केंद्र रेखा के समानांतर है।

इस तीसरे सनकीपन की सबसे बड़ी विशेषता यह है कि यह मौलिक रूप से सीलिंग संरचना को बदल देता है। यह अब एक स्थिति सील नहीं है, लेकिन एक मरोड़ सील, अर्थात्, यह वाल्व सीट के लोचदार विरूपण पर निर्भर नहीं करता है, लेकिन सीलिंग प्रभाव को प्राप्त करने के लिए वाल्व सीट के संपर्क सतह दबाव पर पूरी तरह से निर्भर करता है। इसलिए, धातु वाल्व सीट के शून्य रिसाव की समस्या एक झपट्टा में हल हो जाती है, और क्योंकि संपर्क सतह का दबाव मध्यम दबाव के लिए आनुपातिक है, उच्च दबाव और उच्च तापमान प्रतिरोध भी हल किया जाता है।

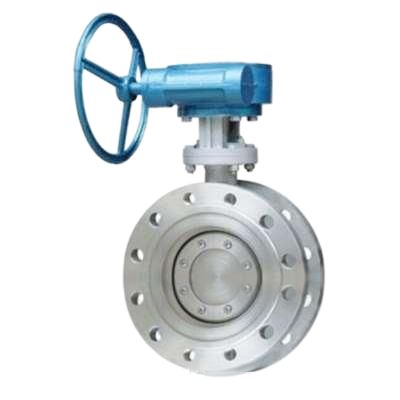

Triple Eccentric Butterfly Valve
