गेट वाल्व के वर्गीकरण क्या हैं?

2024-12-27

यदि वाल्व स्टेम द्वारा वर्गीकृत किया गया है,गेट वाल्वबढ़ते स्टेम गेट वाल्व में विभाजित किया जा सकता है और स्टेम गेट वाल्व को छुपाया जा सकता है। राइजिंग स्टेम गेट वाल्व के वाल्व स्टेम के ट्रेपोज़ॉइडल थ्रेड को वाल्व स्टेम के ऊपरी हिस्से पर स्थित वाल्व बॉडी के बाहर रखा गया है। वाल्व स्टेम अखरोट को घुमाकर, वाल्व स्टेम गेट डिस्क को बढ़ने के लिए प्रेरित करता है और वाल्व के उद्घाटन और समापन को महसूस करने के लिए समकालिक रूप से गिरता है। चूंकि वाल्व स्टेम नट बॉडी कैविटी के बाहर है, इसलिए यह स्नेहन के लिए अनुकूल है, और उद्घाटन और समापन राज्य सहज और स्पष्ट है, इसलिए इसका व्यापक रूप से उपयोग किया जाता है। हालांकि, कठोर वातावरण में, वाल्व स्टेम के उजागर धागे क्षति और जंग के लिए अतिसंवेदनशील होते हैं, और यहां तक ​​कि ऑपरेशन को भी प्रभावित करते हैं।

छुपा स्टेम गेट वाल्व को रोटरी स्टेम गेट वाल्व भी कहा जाता है। वाल्व स्टेम नट को वाल्व बॉडी के अंदर, माध्यम के साथ सीधे संपर्क में रखा जाता है, और अक्सर गेट डिस्क पर तय किया जाता है। वाल्व स्टेम नट वाल्व स्टेम के रोटेशन के माध्यम से उद्घाटन और समापन को पूरा करने के लिए गेट डिस्क को ऊपर और नीचे ले जाने के लिए ड्राइव करता है। आमतौर पर वाल्व स्टेम के तल पर एक ट्रेपेज़ॉइडल धागा होता है। वाल्व के तल पर धागे और वाल्व डिस्क पर गाइड नाली के माध्यम से, घूर्णी गति को रैखिक गति में परिवर्तित किया जाता है, अर्थात, ऑपरेटिंग टॉर्क को ऑपरेटिंग थ्रस्ट में परिवर्तित किया जाता है। चूंकि ट्रांसमिशन के लिए उपयोग किया जाने वाला ट्रेपोज़ॉइडल थ्रेड वाल्व बॉडी के अंदर स्थित है, इसलिए यह मध्यम क्षरण के लिए अतिसंवेदनशील है और इसे चिकनाई नहीं दी जा सकती है। उद्घाटन की डिग्री को सीधे नहीं देखा जा सकता है, और एक संकेतक उपकरण की आवश्यकता है।

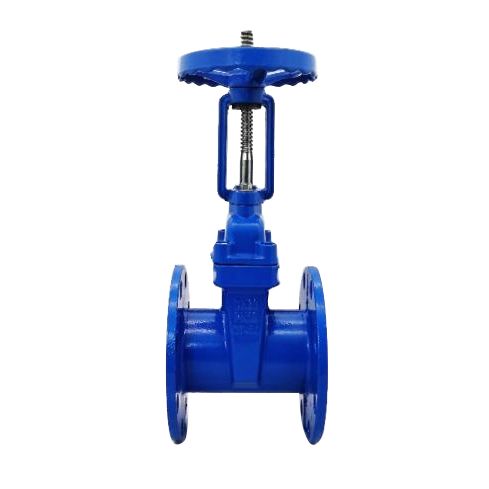

Rising Stem Resilient Seat Gate Valve

यदि संरचना द्वारा वर्गीकृत किया गया है,गेट वाल्वदो प्रकारों में विभाजित किया जा सकता है: वेज गेट वाल्व और समानांतर गेट वाल्व। फ्लैट गेट वाल्व की सीलिंग सतह ऊर्ध्वाधर केंद्र रेखा के समानांतर होती है, इसलिए वाल्व शरीर और गेट प्लेट पर सीलिंग सतह भी एक दूसरे के समानांतर होती है। गेट वाल्व का सबसे आम प्रकार डबल-डिस्क प्रकार है। वाल्व बॉडी बनाने के लिए और गेट प्लेट का समापन करते समय दो सीलिंग सतहों के बीच निकट संपर्क होता है, एक डबल-साइड थ्रस्ट वेज का उपयोग अक्सर दो गेट प्लेटों के बीच किया जाता है। उनमें से अधिकांश का उपयोग कम दबाव वाले पाइपलाइनों जैसे कि छोटी पाइपलाइनों पर किया जाता है। एकल गेट्स के साथ समानांतर गेट वाल्व भी हैं, लेकिन वे दुर्लभ हैं।

वेज गेट वाल्व की सीलिंग सतह ऊर्ध्वाधर केंद्र रेखा के लिए एक निश्चित कोण पर है, और यह एक गेट वाल्व है जिसमें दो पच्चर के आकार की सीलिंग सतह हैं। वेज गेट वाल्व का गेट सिंगल और डबल गेट्स में उपलब्ध है। डबल गेट प्रकार का लाभ यह है कि सीलिंग सतह कोण की सटीकता की आवश्यकता कम है, तापमान परिवर्तन गेट को कील करना आसान नहीं है, और सीलिंग सतह के पहनने को गैसकेट जोड़कर मुआवजा दिया जा सकता है। नुकसान यह है कि संरचना जटिल है और चिपचिपा मीडिया में रहना आसान है। इससे भी महत्वपूर्ण बात यह है कि गेट प्लेट को कई वर्षों से ऊपरी और निचले बाफ़ल के बाद गिरना आसान है।

इसके अलावा, वर्गीकरण के अन्य अलग -अलग तरीके हैं:

विभिन्न मानकों के अनुसार: नेशनल स्टैंडर्ड गेट वाल्व, अमेरिकन स्टैंडर्ड गेट वाल्व, जर्मन स्टैंडर्ड गेट वाल्व, जापानी स्टैंडर्ड गेट वाल्व।

कनेक्शन विधि के अनुसार: निकला हुआ गेट वाल्व, वेल्डेड गेट वाल्व, थ्रेडेड गेट वाल्व (आंतरिक थ्रेड और बाहरी थ्रेड में भी विभाजित)।

दबाव स्तर के अनुसार: उच्च दबाव गेट वाल्व, कम (मध्यम) दबाव गेट वाल्व।

ड्राइविंग विधि के अनुसार: इलेक्ट्रिक गेट वाल्व,वायवीय द्वार वाल्व, मैनुअल गेट वाल्व।

सामग्री वर्गीकरण के अनुसार: स्टेनलेस स्टील गेट वाल्व, जाली स्टील गेट वाल्व, कास्ट स्टील गेट वाल्व, कार्बन स्टील गेट वाल्व, कास्ट आयरन गेट वाल्व, कॉपर गेट वाल्व (कांस्य गेट वाल्व, ब्रास गेट वाल्व में भी विभाजित), सिरेमिक गेट वाल्व, प्लास्टिक गेट वाल्व।

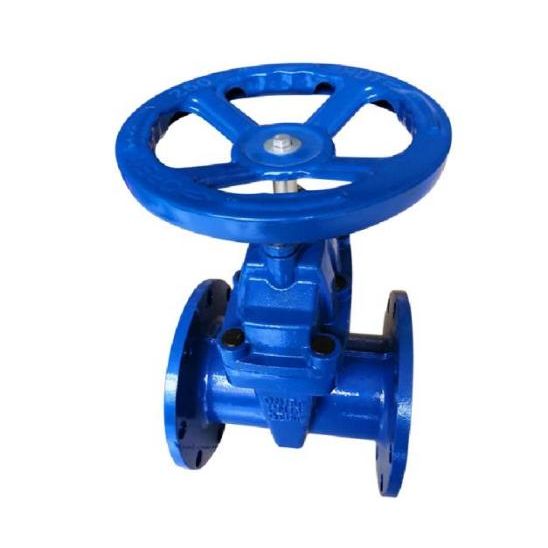

Resilient Seat Gate Valve
