तितली वाल्व को कैसे मापें

2025-01-07

तितली वाल्वद्रव प्रवाह को विनियमित करने के लिए औद्योगिक और घरेलू अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है। एक तितली वाल्व को सही ढंग से मापना उचित स्थापना, पाइपिंग सिस्टम के साथ संगतता और इष्टतम प्रदर्शन सुनिश्चित करने के लिए महत्वपूर्ण है। यहाँ तितली वाल्व को मापने के लिए एक चरण-दर-चरण मार्गदर्शिका है:


1। मापने के लिए घटकों को समझें

मापने से पहले, एक तितली वाल्व के कुछ हिस्सों के साथ खुद को परिचित करें जिसमें आयाम की आवश्यकता होती है:

- वाल्व बॉडी: मुख्य आवास जिसमें डिस्क और सीट शामिल है।

- डिस्क: परिपत्र प्लेट जो द्रव प्रवाह को नियंत्रित करने के लिए घूमती है।

- सीट: डिस्क और वाल्व बॉडी के बीच सीलिंग सतह।

- स्टेम: डिस्क से जुड़ा शाफ्ट, जो एक्ट्यूएटर से गति को स्थानांतरित करता है।

- flanges: वाल्व और पाइपलाइन के बीच कनेक्शन बिंदु।

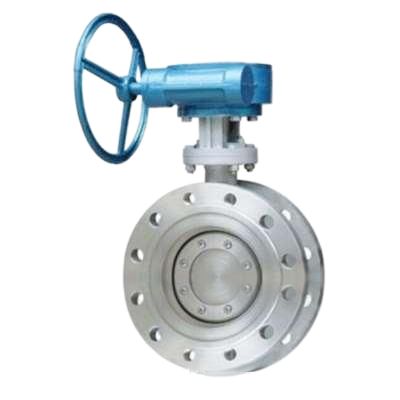

Butterfly Valve


2। उपकरण आपको आवश्यकता होगी

- टेप या कैलीपर को मापने

- संदर्भ विनिर्देश या डेटशीट

- पाइप आकार गेज (वैकल्पिक)



3। मापने के लिए कदमचोटा सा वाल्व


a) वाल्व आकार निर्धारित करें

- नाममात्र का व्यास (DN): पाइप के अंदर के व्यास को मापें वाल्व में स्थापित किया जाएगा। वाल्व का आकार पाइप के नाममात्र व्यास से मेल खाना चाहिए।

- वाल्व बोर: वाल्व के आंतरिक व्यास को मापें जब यह सुनिश्चित करने के लिए पूरी तरह से खुला है कि यह पाइप बोर से मेल खाता है।


बी) आमने-सामने की दूरी को मापें

-आमने-सामने की दूरी: वाल्व शरीर के दो फ्लैंग्स (या छोर) के बीच की दूरी को मापें। यह पाइपलाइन प्रणाली के भीतर वाल्व फिट बैठता है यह सुनिश्चित करने के लिए यह महत्वपूर्ण है।


ग) निकला हुआ किनारा आयामों को मापें

- फ्लैंग्स के बाहरी व्यास (ओडी) को मापें।

- बोल्ट सर्कल व्यास (बीसीडी) की जाँच करें: बोल्ट छेद के केंद्र बिंदुओं द्वारा गठित सर्कल का व्यास।

- बोल्ट के छेदों को गिनें और मापें: छेद और उनके व्यास की संख्या को सत्यापित करें।


d) वाल्व डिस्क को मापें

- वाल्व डिस्क के व्यास को मापें। सुनिश्चित करें कि यह पूरी तरह से खुलने पर पाइप या फिटिंग के आंतरिक व्यास के साथ हस्तक्षेप नहीं करता है।


ई) स्टेम की लंबाई और व्यास की जाँच करें

- यह पुष्टि करने के लिए वाल्व स्टेम की लंबाई को मापें कि यह आपके एक्ट्यूएटर या संभाल की आवश्यकताओं को पूरा करता है।

- एक्ट्यूएटर्स या मैनुअल ऑपरेटरों के साथ संगतता सुनिश्चित करने के लिए स्टेम व्यास को मापें।


च) निकासी के लिए जाँच करें

- हैंडल या एक्ट्यूएटर क्लीयरेंस: यदि वाल्व लीवर या एक्ट्यूएटर का उपयोग करता है, तो इसे स्वतंत्र रूप से संचालित करने के लिए स्टेम के चारों ओर आवश्यक निकासी को मापें।



4। महत्वपूर्ण विचार


a) मानक और विनिर्देश

बटरफ्लाई वाल्व विशिष्ट मानकों जैसे कि ANSI, DIN या JIS के अनुसार निर्मित होते हैं। सुनिश्चित करें कि माप अपने क्षेत्र या अनुप्रयोग के लिए प्रासंगिक मानक का अनुपालन करें।


बी) दबाव रेटिंग

यह सुनिश्चित करने के लिए वाल्व के दबाव वर्ग (जैसे, PN10, PN16) को सत्यापित करें, यह सुनिश्चित करने के लिए कि यह सिस्टम की ऑपरेटिंग दबाव आवश्यकताओं को पूरा करता है।


ग) सामग्री संगतता

जबकि एक प्रत्यक्ष माप नहीं है, वाल्व सामग्री (जैसे, स्टेनलेस स्टील, डक्टाइल आयरन) को सुनिश्चित करना तरल पदार्थ के संगत होने के साथ संगत है, यह महत्वपूर्ण है।


d) सीट और सील निरीक्षण

पहनने या क्षति के लिए वाल्व सीट आयामों और सीलिंग सतहों का निरीक्षण करें। सुनिश्चित करें कि सीट व्यास एक उचित सील के लिए डिस्क आयामों से मेल खाता है।



5। निर्माता डेटशीट का उपयोग करना

कई तितली वाल्व विस्तृत तकनीकी डेटशीट के साथ आते हैं। वाल्व की पुष्टि करने के लिए डेटशीट के साथ अपने माप को क्रॉस-चेक करें, जो आपके सिस्टम आवश्यकताओं को पूरा करता है।



निष्कर्ष

मापने काचोटा सा वाल्वसटीक रूप से एक उचित फिट, इष्टतम प्रदर्शन और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। इस गाइड का पालन करके और सभी महत्वपूर्ण आयामों पर विचार करके, आप आत्मविश्वास से एक तितली वाल्व का चयन या बदल सकते हैं जो आपके सिस्टम में मूल रूप से एकीकृत करता है।


Tianjin Fuyaolai Technology Co., Ltd. Tianjin चीन में स्थित कारखाना है। कारखाना विभिन्न प्रकार के वाल्वों के उत्पादन में विशिष्ट है। बटरफ्लाई वाल्व प्रमुख उत्पादों में से एक है। हमारे पास सभी प्रकार के तितली वाल्व हैं जैसे कि वेफर बटरफ्लाई वाल्व, सॉफ्ट/मेटल सील डबल सनकी निकला हुआ किनारा बटरफ्लाई वाल्व, ट्रिपल सनकी बटरफ्लाई वाल्व और इतने पर। तकनीशियन को ग्राहकों के अनुरोध के लिए पूरी सलाह दी जाएगी ताकि वे उचित उत्पाद प्राप्त करें। दुनिया भर से स्वागत पूछताछ। हमारे उत्पादों के बारे में अधिक जानने के लिए हमारी वेबसाइट www.fuyaolailavalve.com पर जाएं। पूछताछ के लिए, आप हम पर पहुंच सकते हैंsales@fylvalve.com.
