चेक वाल्व के प्रकार क्या हैं?

2025-01-10

द्रव नियंत्रण प्रणालियों में,जांच कपाटमीडिया के बैकफ़्लो को रोक सकते हैं और द्रव के यूनिडायरेक्शनल प्रवाह को सुनिश्चित कर सकते हैं। यह बहुत ही व्यावहारिक वाल्व विभिन्न प्रकार के अनुप्रयोगों और आवश्यकताओं के अनुसार विभिन्न प्रकारों में डिज़ाइन किया गया है, प्रत्येक अद्वितीय संरचनात्मक और कार्यात्मक विशेषताओं के साथ।

सामान्य प्रकार के चेक वाल्व
  • 1। स्विंग चेक वाल्व
  • 2। लिफ्ट चेक वाल्व
  • 3। अक्षीय प्रवाह जांच वाल्व
  • 4। बटरफ्लाई चेक वाल्व

  • 1। स्विंग चेक वाल्व

    के वाल्व डिस्कलय की जाँच का वाल्वडिस्क के आकार का है, और इसे वाल्व सीट चैनल के घूर्णन शाफ्ट के चारों ओर घूमकर खोला और बंद कर दिया जाता है। वाल्व के आंतरिक चैनल को सुव्यवस्थित किया जाता है, इसलिए प्रवाह प्रतिरोध अपेक्षाकृत छोटा होता है, जो विशेष रूप से बड़े-कैलिबर अवसरों के लिए उपयुक्त होता है, जिसमें कम प्रवाह दर और अनैतिक प्रवाह राज्य परिवर्तन होते हैं। हालांकि, यह प्रवाह को स्पंदित करने के लिए उपयुक्त नहीं है। स्पंदित प्रवाह के मामले में, इसका सीलिंग प्रदर्शन अन्य प्रकार के चेक वाल्व जितना अच्छा नहीं हो सकता है।

    स्विंग चेक वाल्व को अलग-अलग वाल्व कैलीबर्स के अनुसार सिंगल-फ्लैप प्रकार, डबल-फ्लैप प्रकार और मल्टी-फ्लैप प्रकार में विभाजित किया जा सकता है।

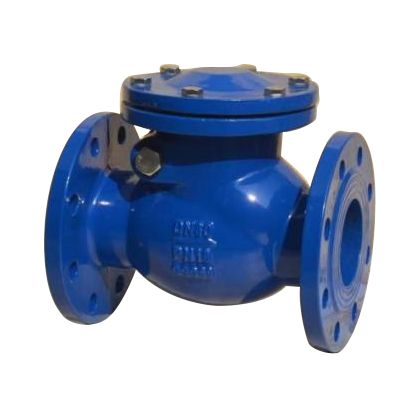

    Swing Check Valve

    2। लिफ्ट चेक वाल्व

    लिफ्ट चेक वाल्व की वाल्व डिस्क को वाल्व बॉडी के ऊर्ध्वाधर केंद्र रेखा के साथ फिसलने से खोला और बंद किया जाता है। इसमें एक कॉम्पैक्ट संरचना और एक अपेक्षाकृत बड़ा द्रव प्रतिरोध गुणांक है, और उच्च दबाव और छोटे-कैलिबर अवसरों में अच्छा प्रदर्शन करता है। लिफ्ट चेक वाल्व की स्थापना के तरीके अलग -अलग हैं। इस सुविधा के अनुसार, उन्हें ऊर्ध्वाधर लिफ्ट चेक वाल्व और क्षैतिज लिफ्ट चेक वाल्व में भी विभाजित किया जा सकता है। पूर्व ऊर्ध्वाधर पाइपलाइनों के लिए अधिक उपयुक्त है, जबकि बाद वाला क्षैतिज पाइपलाइनों में आम है।

    3। अक्षीय प्रवाह जांच वाल्व

    अक्षीय प्रवाह चेक वाल्व एक विशेष प्रकार का चेक वाल्व है जो तेजी से बंद होने के लिए अक्ष के साथ स्थानांतरित करने के लिए वाल्व डिस्क को धक्का देने के लिए मध्यम प्रवाह के बल पर निर्भर करता है। इस वाल्व का उपयोग व्यापक रूप से पेट्रोकेमिकल्स जैसे उद्योगों में किया जाता है, विशेष रूप से कुछ अवसरों में जिसमें तेजी से प्रतिक्रिया, कम दबाव में कमी और कम शोर की आवश्यकता होती है। यह कठोर कामकाजी परिस्थितियों के लिए अधिक उपयुक्त है।

    4। बटरफ्लाई चेक वाल्व

    The बटरफ्लाई चेक वाल्वइसका नाम अपने अनूठे तितली वाल्व डिस्क के नाम पर रखा गया है। वाल्व में एक बड़ा प्रवाह क्षेत्र होता है, जब खोला जाता है, द्रव प्रतिरोध को कम करता है, और एक सरल संरचना, हल्के वजन और आसान स्थापना होती है। यह व्यापक रूप से विभिन्न प्रकार के द्रव नियंत्रण प्रणालियों में उपयोग किया जाता है।

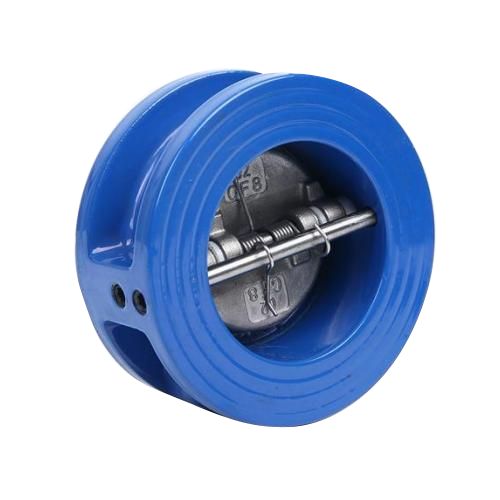

    Wafer Butterfly Check Valve

    उपरोक्त चार अधिक सामान्य प्रकार के हैंजांच कपाट। बेशक, कुछ अन्य विशेष प्रकार के चेक वाल्व हैं, जैसे कि संपीड़न चेक वाल्व और पाइपलाइन चेक वाल्व, जो आमतौर पर विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार डिज़ाइन किए गए हैं और विशेष स्थितियों की जरूरतों को बेहतर ढंग से पूरा कर सकते हैं।
